Расширительный бак в системе отопления — зачем нужен и как подобрать

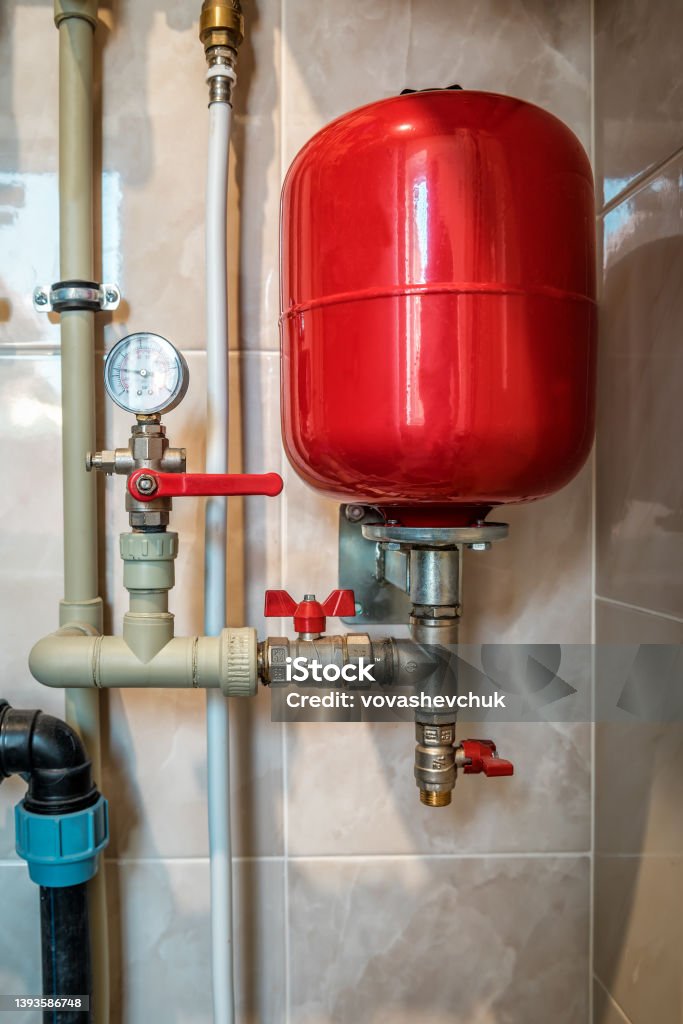

В каждой закрытой системе отопления есть красный бак, назначение которого многим неясно. А между тем без него давление в системе при нагреве вышло бы за безопасные пределы. Разберём простую, но важную физику и принцип подбора.
Главная физика — вода расширяется при нагреве
Вот ключевой факт: вода при нагреве увеличивается в объёме. При прогреве от холодного состояния до рабочих температур отопления её объём вырастает на несколько процентов. В закрытой системе этой «лишней» воде некуда деваться, и давление резко подскочило бы, угрожая котлу, соединениям и срабатыванием аварийного клапана. Расширительный бак как раз и принимает этот избыток.
Как он работает
Устройство похоже на гидроаккумулятор: внутри мембрана, с одной стороны теплоноситель, с другой — сжатый воздух (газ). Когда вода нагревается и расширяется, она входит в бак и сжимает воздушную подушку; при остывании вода возвращается в систему. Так бак сглаживает колебания объёма и удерживает давление в безопасном диапазоне на всех режимах.
Открытые и закрытые системы
В старых открытых системах роль компенсатора играл открытый бак на чердаке, сообщавшийся с атмосферой. В современных закрытых системах используют именно мембранный расширительный бак — он компактнее, не контактирует с воздухом (а значит, меньше коррозии и испарения) и работает под давлением. Именно его сегодня ставят в большинстве домов.
Как подобрать объём
Объём расширительного бака зависит от общего объёма теплоносителя в системе и параметров работы. Чем больше воды в системе (длинные контуры, крупные радиаторы, тёплые полы), тем больше нужен бак. Слишком маленький бак не примет весь избыток, и будет срабатывать аварийный сбросной клапан; слишком большой — лишняя трата. Объём рассчитывают исходя из объёма системы и допустимого диапазона давлений.
Настройка давления
В баке, как и в гидроаккумуляторе, важно правильное предварительное давление воздуха, согласованное с давлением в системе. Если оно сбито, бак работает неэффективно, а мембрана изнашивается. Давление проверяют при остывшей и стравленной системе. Это, как и в водоснабжении, недооценённая, но важная процедура обслуживания.
Вывод
Расширительный бак решает простую задачу: компенсирует расширение воды при нагреве и держит давление в безопасных пределах. Его подбирают по объёму системы и настраивают давление воздуха под рабочие параметры. Игнорировать его обслуживание нельзя — иначе вы получите скачки давления и постоянное срабатывание аварийного клапана.
